Pantalla multifunción FD EVO OBD II

La pantalla digital multifunción FD EVO ofrece una amplia gama de modos de visualización y un funcionamiento intuitivo y fácil de usar. Gracias a la tecnología de comunicación OBDII CANBUS, proporciona un diagnóstico completo del vehículo en tiempo real mediante la monitorización de hasta 22 indicadores clave de conducción. parámetros con precisión.

Para usuarios avanzados, la caja de expansión de sensores S-Expand opcional permite un seguimiento de datos aún más exhaustivo, lo que la hace ideal tanto para aplicaciones estándar como de alto rendimiento, tanto en vehículos de serie como modificados. Con sus completas funciones de monitorización del motor, el FD EVO se erige como una de las pantallas digitales de competición más avanzadas y completamente integradas de la nueva generación.

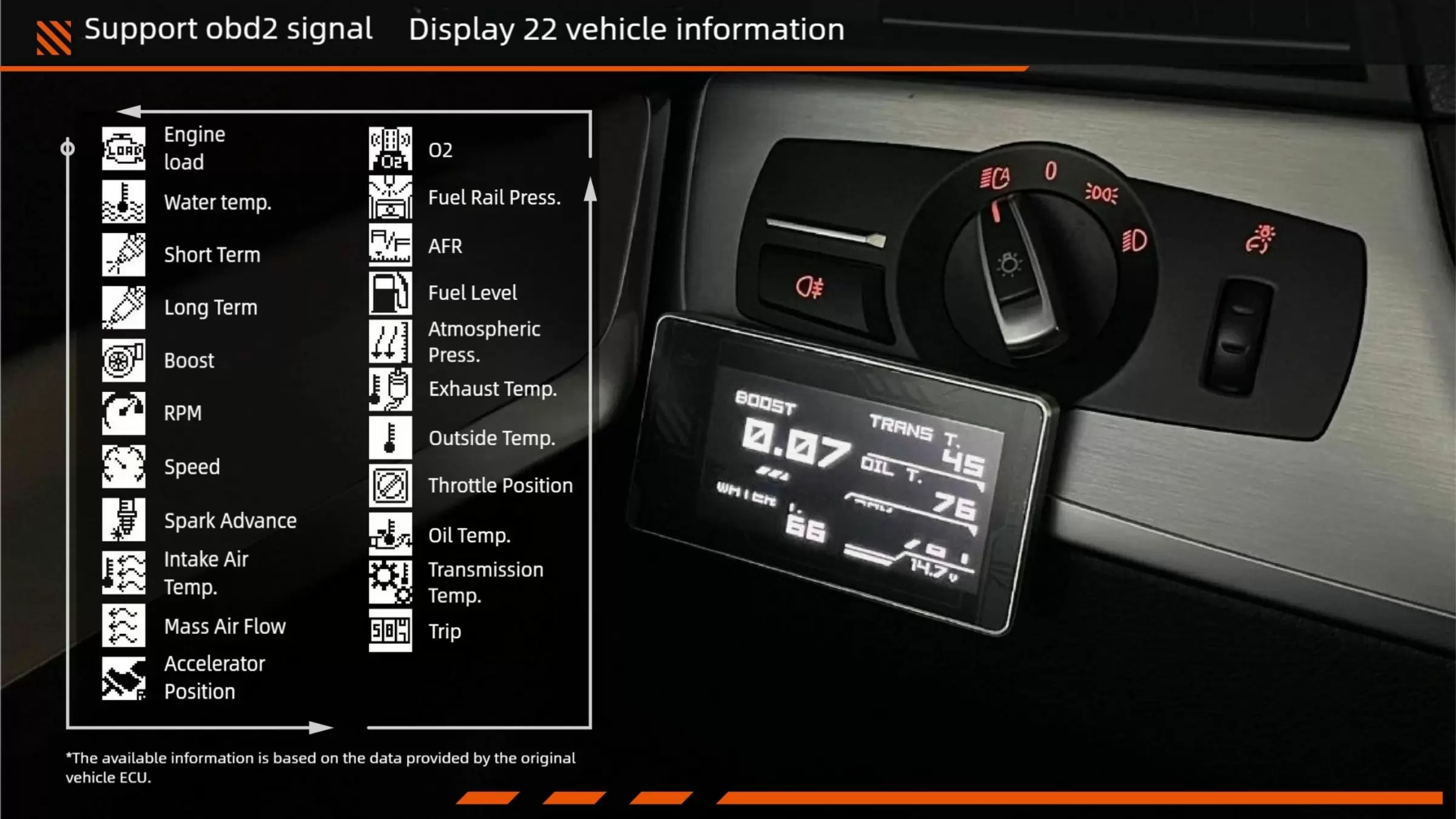

Escaneo completo del vehículo OBDII × Visualización de datos en tiempo real

Los datos disponibles pueden variar según el modelo del vehículo y están determinados por la ECU original.

Después de la instalación, puede personalizar la pantalla FD EVO siguiendo las instrucciones del manual del usuario.

[ Proceso de selección de datos ]

• Arranque el motor y navegue a la página de Filtrado de fuentes para seleccionar las fuentes de señal OBDII.
• El sistema escaneará automáticamente la ECU del vehículo para identificar los parámetros de datos compatibles.

• Una vez finalizado el escaneo, regrese a la pantalla de selección principal para ver los datos disponibles.

[ Configuración de la interfaz ]

• Desde la pantalla principal, puede elegir mostrar entre uno y seis campos de datos.
• Cada campo admite una variedad de tipos de datos para opciones de visualización flexibles.
• Personaliza el diseño de cada pantalla para adaptarlo a tus preferencias, ofreciendo una experiencia de usuario altamente personalizada.

El FD EVO cuenta con una pantalla OLED de 2,42 pulgadas, delgada y ligera, que facilita su instalación y oculta el cableado. Su diseño con botones ocultos realza su apariencia elegante y minimalista. El dispositivo admite el modo Head-Up Display (HUD), registro de valores pico y umbrales de advertencia personalizables.

La pantalla digital multifunción FD EVO es compatible con vehículos a partir de 2014 que admitan protocolos de comunicación OBDII estándar. Funciona con sistemas de 12 V, incluyendo vehículos de gasolina, diésel e híbridos suaves de 48 V. Una vez conectado al puerto OBDII, el dispositivo se enciende y se apaga automáticamente.

Nota: Este producto no es compatible con vehículos híbridos, eléctricos ni camiones de 24 V. Confirme las especificaciones de su vehículo antes de la instalación para garantizar la compatibilidad.*

FD EVO: Herramientas prácticas de alto rendimiento para la conducción diaria

Maximice su experiencia de conducción con el FD EVO: una unidad de visualización compacta y de alto rendimiento diseñada para ofrecer datos en tiempo real y una monitorización precisa. Ideal tanto para entusiastas como para conductores habituales.

🚗 Características principales:

Función de registro de picos

¡Captura el máximo rendimiento de tu coche!
La función Registro de picos (PEAK) muestra los valores más altos registrados en la pantalla actual, ideal para monitorear condiciones extremas.

Nota:

• El historial PEAK se restablece cuando se desconecta el conector OBDII.
• Los datos PEAK no se guardan cuando se utiliza la energía ACC para encendido/apagado manual.

Calibración de velocidad

Asegúrese de que su velocidad sea precisa.
Ajuste la velocidad mostrada usando la calibración porcentual para que coincida con la velocidad del GPS en tiempo real, ideal para vehículos con tamaños de neumáticos modificados o variaciones de ECU.

Calibración de la presión del turbo

(Requiere caja de expansión S-Expand)
Calibre el sensor del turbo según la presión atmosférica local. Compense la elevación o la desviación del sensor para mantener lecturas de sobrealimentación precisas.

⚙️ Aspectos destacados adicionales:

• Pantalla de voltaje siempre activa: monitoreo en tiempo real del sistema eléctrico de su automóvil en cada pantalla.
• Interfaz personalizable: Cambie fácilmente entre unidades métricas e imperiales. Configure sus campos de datos primarios y secundarios preferidos.
• Pantalla OLED de alto contraste: visibilidad nítida y clara, incluso bajo la luz solar directa o de noche.
• Diseño delgado y fácil instalación: pantalla compacta con una caja de expansión separada para una gestión ordenada de los cables.
• Disposición de botones ocultos: diseño elegante y minimalista con control intuitivo.
• Monitoreo de datos completo: cuenta con modo HUD, registro de picos y umbrales de advertencia personalizables para una conducción más inteligente y segura.

Actualice su tablero con FD EVO : la forma más inteligente de mantener el control al volante.

Características

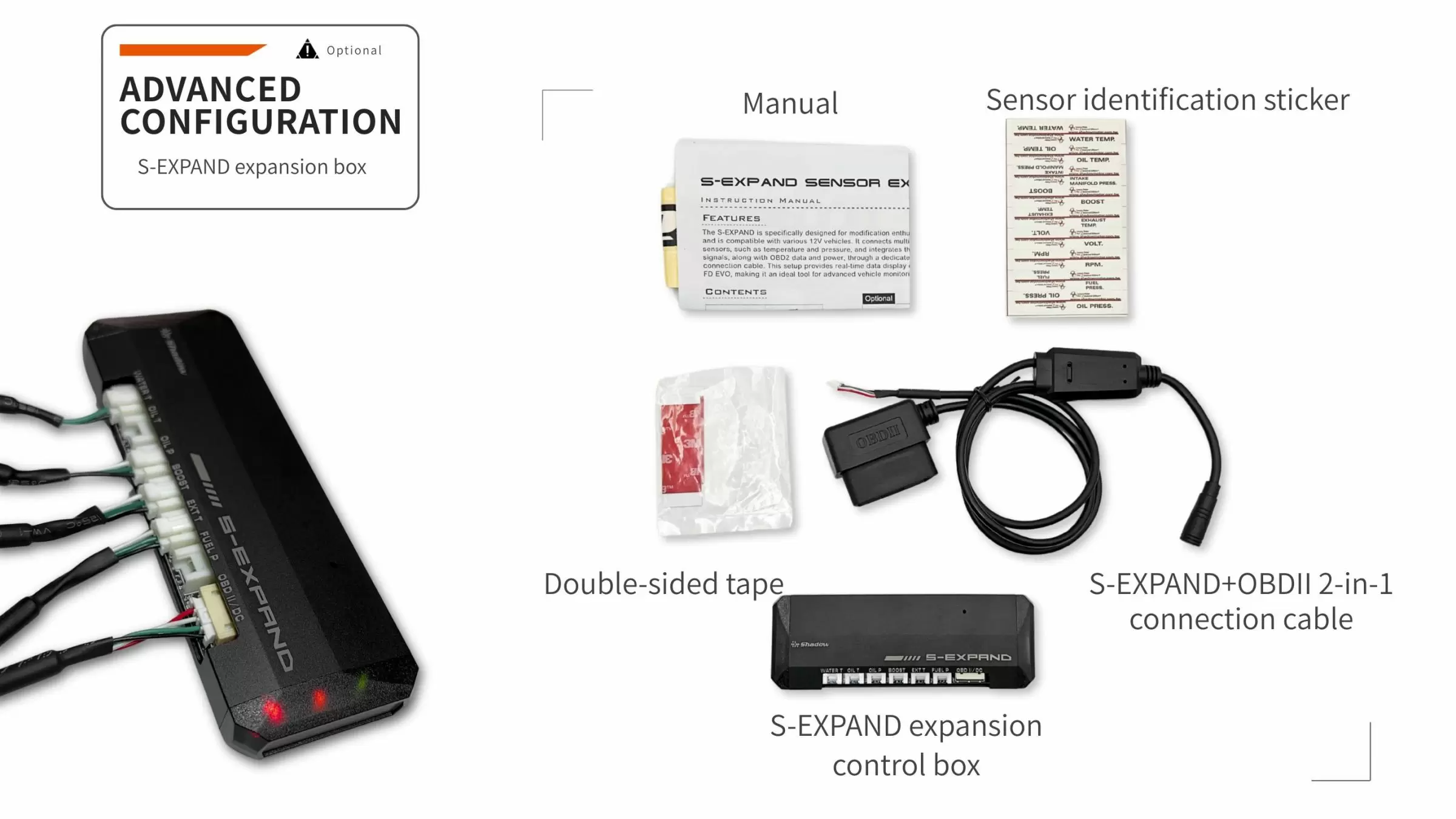

Para mejorar la monitorización del motor y compensar la falta de datos de fábrica de la ECU, el FD EVO puede combinarse con la caja de expansión de sensores S-Expand opcional. Sus características principales incluyen:

Funcionamiento sincronizado con OBDII: El FD EVO puede recibir datos tanto del sistema OBDII como de la caja S-Expand simultáneamente para un funcionamiento perfecto.

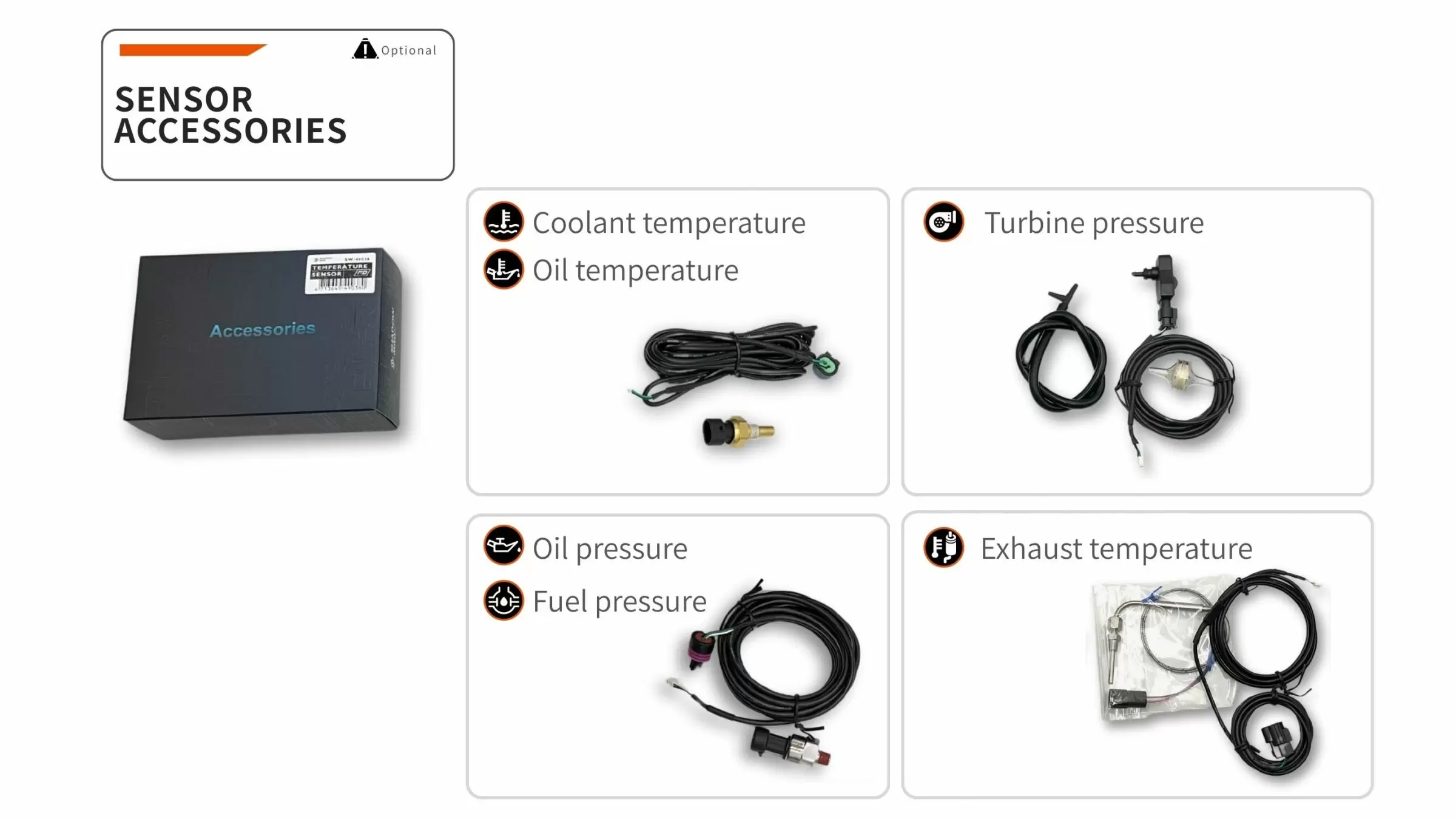

Opciones de sensores personalizables: los usuarios pueden elegir entre seis tipos de sensores según sus necesidades: temperatura del refrigerante, temperatura del aceite, presión de aceite, impulso, temperatura de escape y presión de combustible.

Fuente de alimentación sencilla: el S-Expand comparte la misma fuente de alimentación que el FD EVO a través del conector OBDII, sin necesidad de cableado adicional.

Indicador de comunicación: Un indicador LED en la caja de expansión muestra el estado de la comunicación. Una vez conectado, aparecerá un símbolo en el campo de voltaje del FD EVO para confirmar la conexión correcta.

Para adaptarse a vehículos de diferentes años de modelo y arquitecturas de sistema, el FD EVO ofrece dos opciones de instalación:

[Fuente de alimentación OBDII directa (con lectura de señal OBDII)]
En vehículos equipados con el protocolo de comunicación CANBUS estándar, el FD EVO puede funcionar directamente a través del conector OBDII, con o sin la caja de expansión S-Expand. El dispositivo se enciende y apaga automáticamente al detectar la señal, lo que simplifica considerablemente la instalación.

[Fuente de alimentación ACC con encendido y apagado manual]
Para vehículos que utilizan solo la caja de expansión S-Expand y no pueden proporcionar señales de encendido/apagado a través de OBDII:
1. Corte y aísle los cables verde y blanco del conector OBDII.
2. Conecte los cables rojo (+) y negro (–) a la caja de fusibles del vehículo (ACC +12V).
3. Después de encender, cambie al modo de energía manual en la configuración para garantizar un funcionamiento adecuado.
