メートル法のボルトとナットを正確に測定する方法
メートル法のボルトとナットのサイズ、長さ、ねじピッチの測定は、その手順に慣れていない場合、少し混乱する可能性があります。ここでは、メートル法のボルトとナットを正確に測定するのに役立つ手順をいくつか紹介します。
必要なツール:
- メートル定規または測定ノギス
- ねじピッチゲージまたはナットとボルトのねじチェッカーツール
説明書：
-

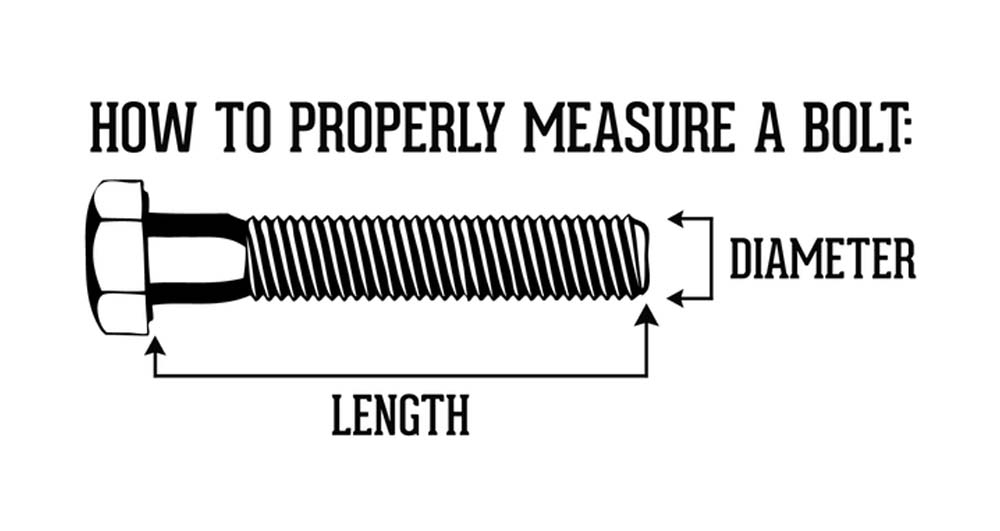

ボルトまたはナットの直径を測ります。直径とは、ボルトまたはナットのシャンクまたはねじ部分の幅のことです。ボルトまたはナットの最も広い部分をメートル定規で測ります。ねじ間の距離ではなく、ねじの横幅を測るようにしてください。たとえば、ねじの横幅を測って 8 mm になった場合、ボルトまたはナットのサイズは 8 mm です。
-
ボルトまたはナットの長さを測ります。メートル定規を使用して、ボルトまたはナットのヘッドの下からシャンクの端までの長さを測ります。ヘッドを含めず、シャンクのみを測るようにしてください。たとえば、ボルトのシャンクを測って 20 mm だった場合、ボルトの長さは 20 mm です。
-
ボルトまたはナットのねじピッチを決定します。ねじピッチは、各ねじ山の山頂間の距離をミリメートル単位で表したものです。ねじピッチ ゲージを使用して、ボルトまたはナットのねじピッチを決定します。ゲージをボルトまたはナットのねじ山に合わせ、ゲージの測定値を読み取ります。たとえば、ゲージがねじ山に合って 1.25 mm と表示された場合は、ねじピッチは 1.25 mm です。
-
ボルトまたはナットのねじ山の方向を確認します。メートル法のボルトとナットは、右ねじまたは左ねじのいずれかです。ねじ山の方向を確認するには、ねじ山を見て、右上がりか左上がりかを確認します。右ねじは右上がり、左ねじは左上がりです。
これらの手順に従うことで、メートル法のボルトとナットのサイズ、長さ、ねじピッチ、ねじ方向を正確に測定できるようになります。この情報は、プロジェクトでボルトとナットを交換したり、一致させたりするときに重要であり、正しいサイズ、ピッチ、ねじ方向を確実に得ることができます。
