JDC チタン フルエンジンベイ ハードウェア交換キット (Evo X)

JDC チタン フルエンジンベイ ハードウェア交換キット (Evo X)

この高品質のエンジン ベイ ハードウェア キットは、錆びた OEM ハードウェアを美しい CNC 加工の Gr5 チタン ハードウェアに交換するために特別に設計されており、車両の外観とパフォーマンスをアップグレードします。このキットには、エンジン ベイに洗練されたモダンな外観を与え、全体的なパフォーマンスを向上させるために必要なものがすべて含まれています。

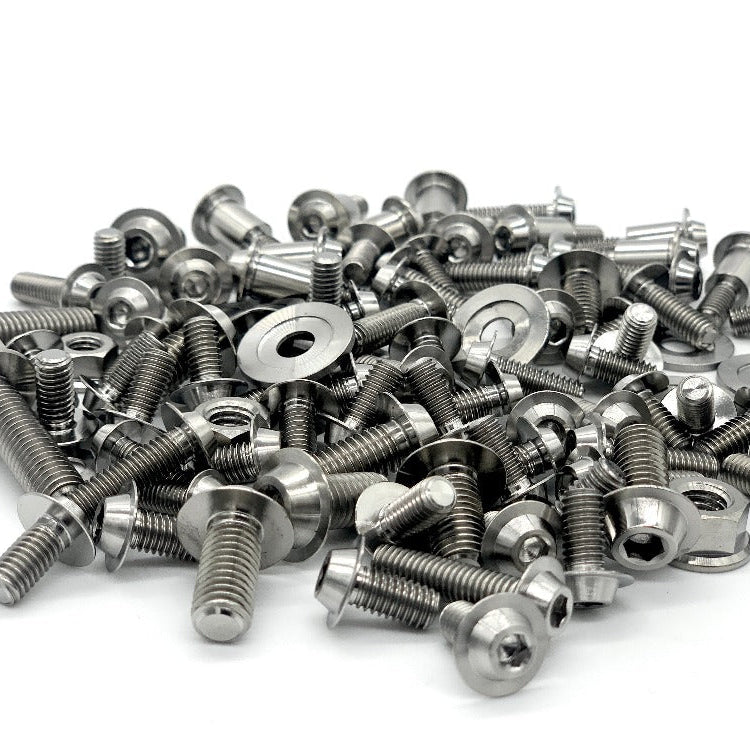

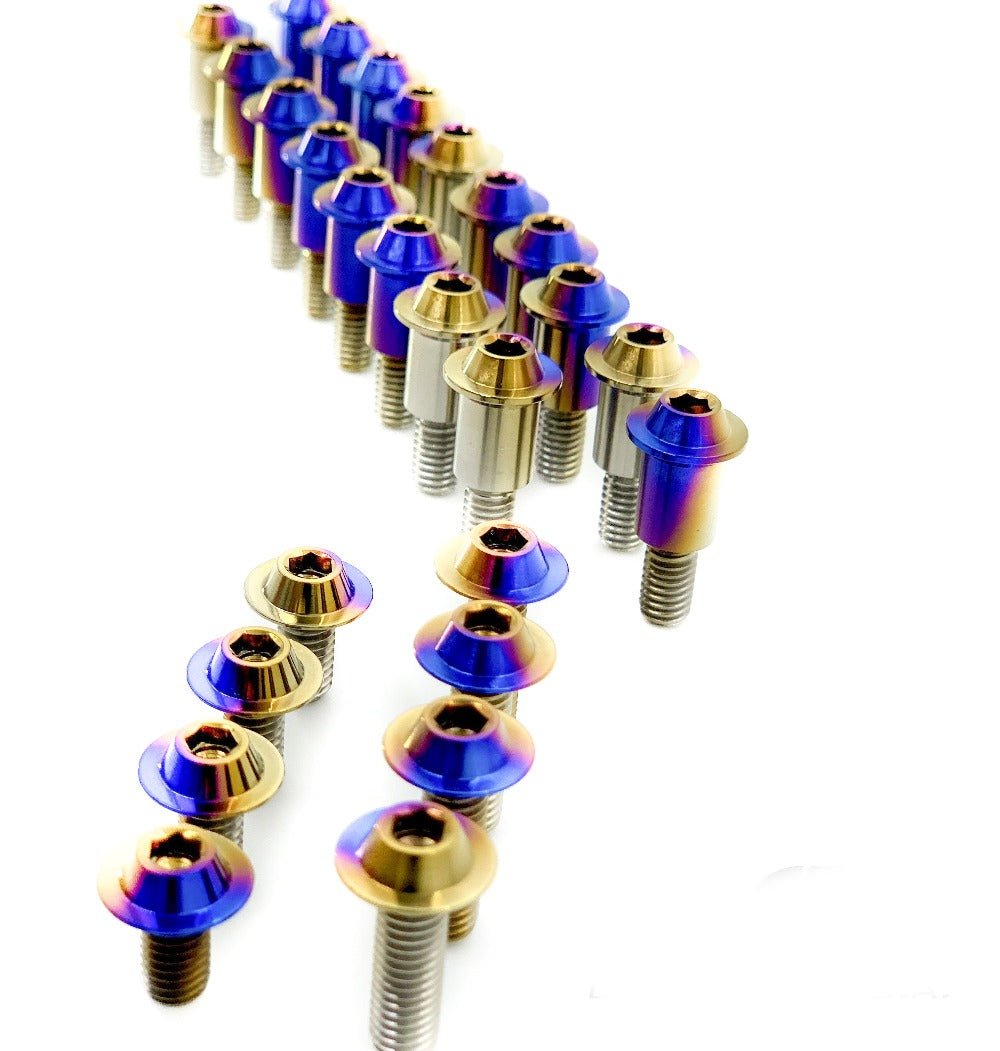

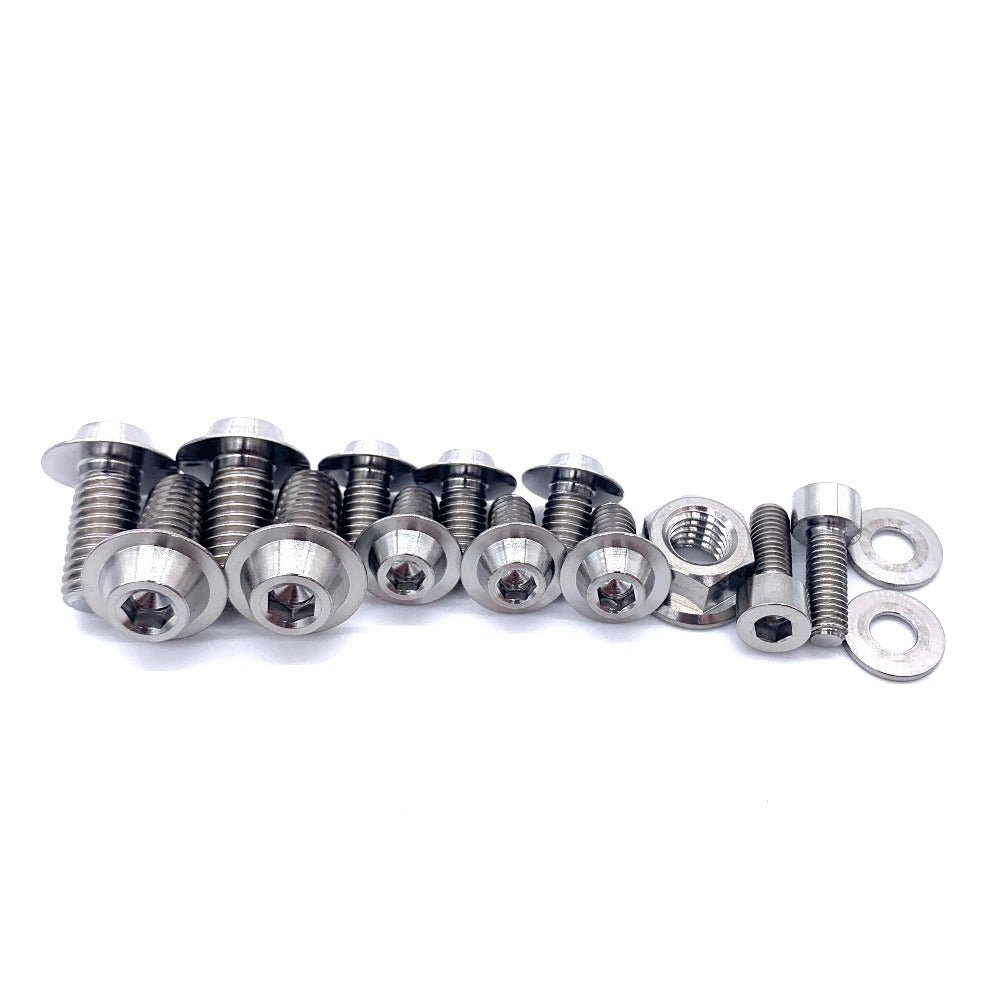

合計106 個の個別部品で構成されるこのキットは、市場で最も包括的なチタン キットです。各部品は高品質のチタンで作られており、超軽量でありながら優れた強度と耐久性を備えています。

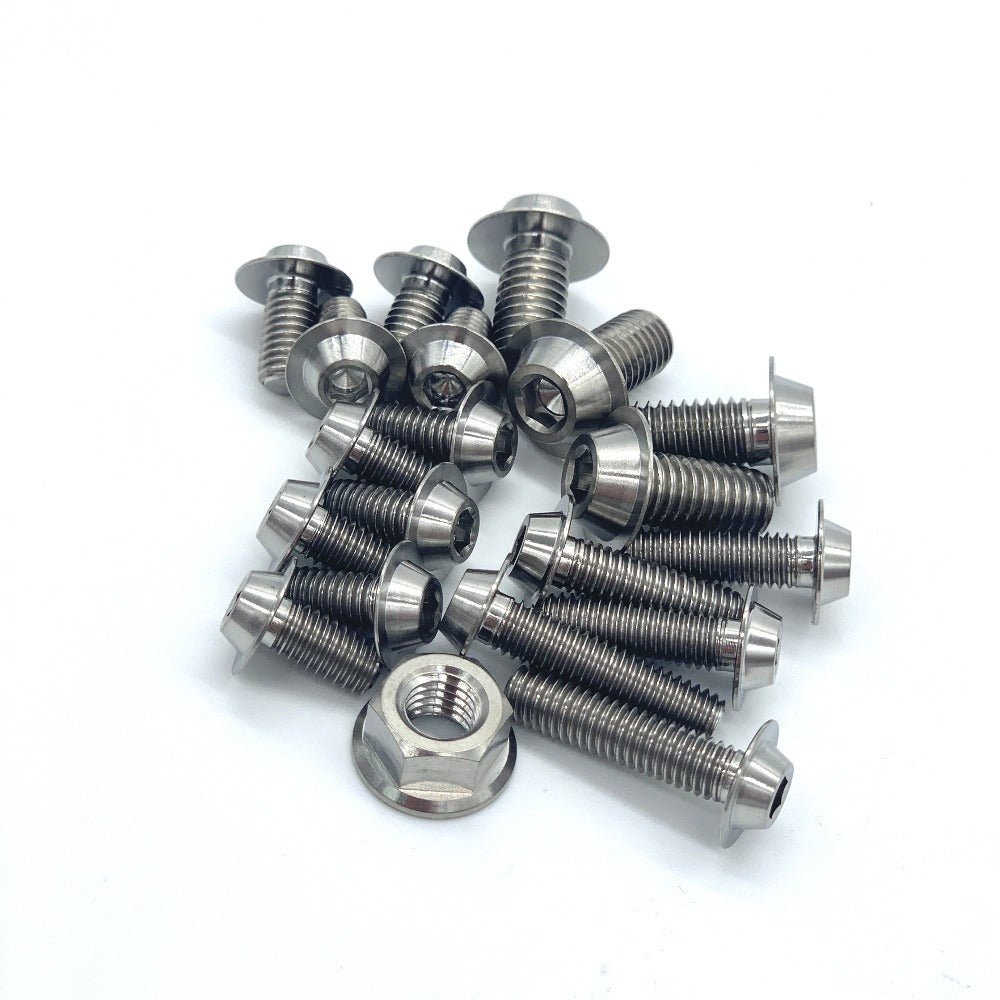

フルキットには何が含まれていますか?

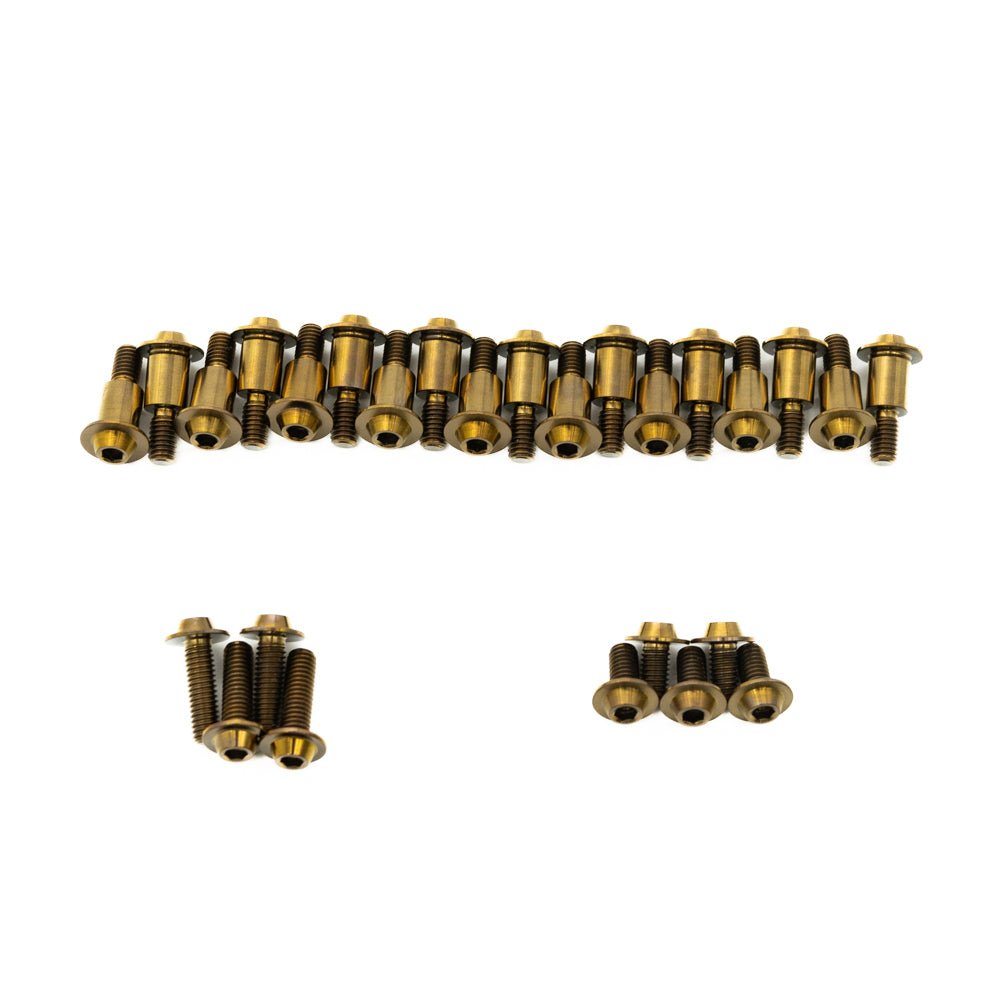

バルブカバーキット:

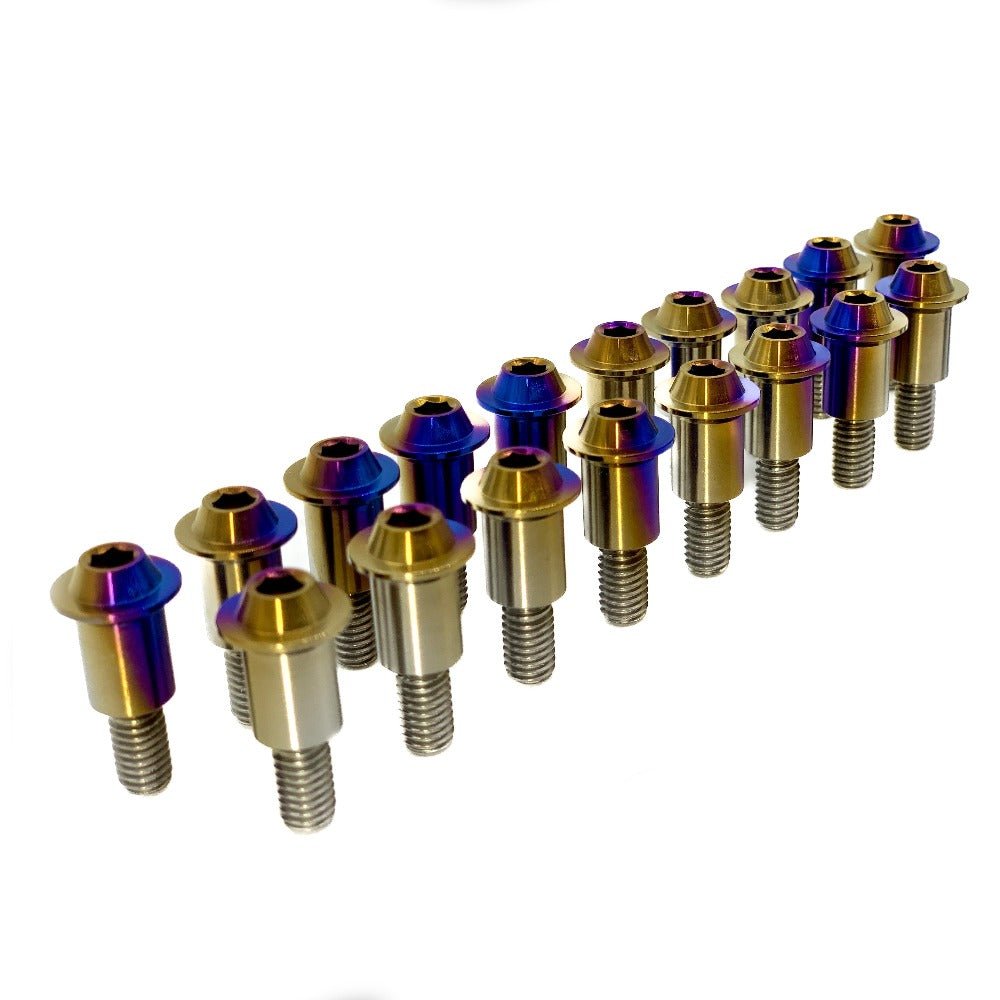

• （18）純正ボルトと同様のカラー付きカスタムヘッドボルト
• （4）コイル用M6カスタムヘッドボルト
• （2）燃料レールライン用M6カスタムヘッドボルト
• （3）バルブカバーブラケット用M6カスタムヘッドボルト

ヘッドライトキット:

• （4）M6 JDCカスタムヘッドボルト
• (4) JDCカスタムフラッシュフィッティングワッシャー

フェンダーキット:

• （6）M6 JDCカスタムヘッドボルト
• (6) JDCカスタムフラッシュフィッティングワッシャー

ECUエリアキット:

• （10）M6カスタムヘッドボルト
• （3）M6xカスタムヘッドボルト
• （4）M8カスタムヘッドボルト
• (1) M8フランジナット
• （2）M6カスタムヘッドボルト

インテークマニホールドエリアキット:

• （17）M6カスタムヘッドボルト

• (1) M6フランジナット

• （2）M8フランジボルト

• （2）M5カスタムヘッドボルト

• （2）M5カスタムワッシャー

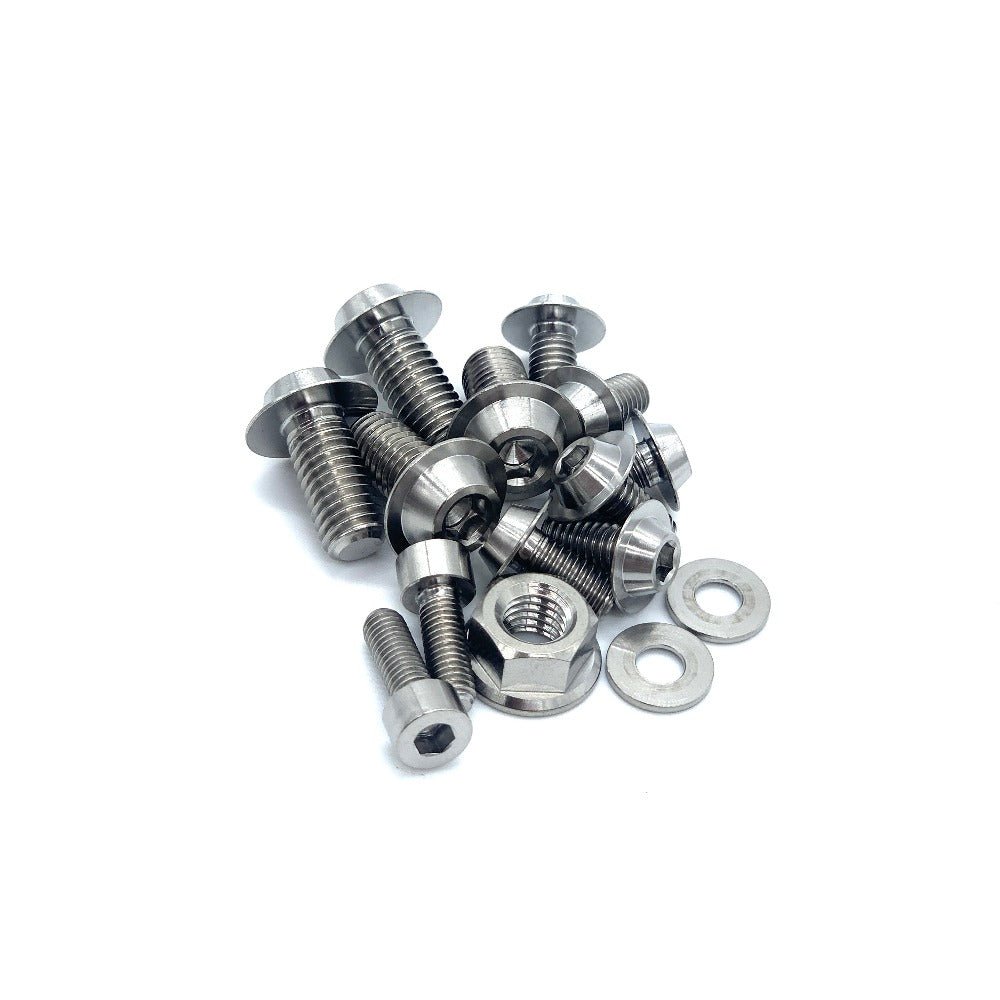

パワーステアリングエリアボルトキット:

• （4）M8カスタムヘッドボルト
• (1) M8フランジナット
• （6）M6カスタムヘッドボルト
• （2）M5六角穴付きボルト
• （2）M5カスタムワッシャー

配送時間:

• JDC チタン製品はすべて、商品リストに特に記載がない限り、受注生産となります。現在の予想納期については、Web サイト上部の赤いバナーをご覧ください。生産時間は、ご注文のサイズ、ご注文の製品、ご要望のカスタム オプションの難易度によって異なります。

当社のチタンについて:

JDC チタン ハードウェアは、精密 CNC 加工された 6AL-4V グレード 5 チタンで作られています。非常に高い引張強度と耐腐食性を備え、しかも超軽量です。複数のカラー オプションからお選びいただけます。各部品は手作業で磨かれ、その後当社の有名な冷間陽極酸化処理が施され、美しく鮮やかな色が何年も持続します。

チタン製品のカラーチャートと情報については、こちらをクリックしてください。 ここ。

バルブカバーハードウェアの取り付け手順:

重要な注意事項:

• バルブ カバー ハードウェアの工場推奨トルク仕様は 48.5 +/- 4.5インチ ポンドです。ボルトを締めるには、トルクス ビットではなく、必ず4mm の六角レンチを使用してください。 当社の Evo X バルブ カバー ボルトは、トルク レンチを使用してテストされ、ヘッドが剥がれる前に 14.5 フィート/ポンド (174 インチ/ポンド) に耐えられることが確認されています。ボルトが剥がれる問題が発生している場合は、何かが間違っています。


• 取り付け中は、チタンに油が付かないように手袋を着用することをお勧めします。清潔な手袋をお持ちでない場合は、チタン部品に触れる前に手を洗うと効果的です。取り付け後は、石鹸水またはマイクロファイバーの布で Windex を使用してハードウェアを拭き、輝きを取り戻すことができます。

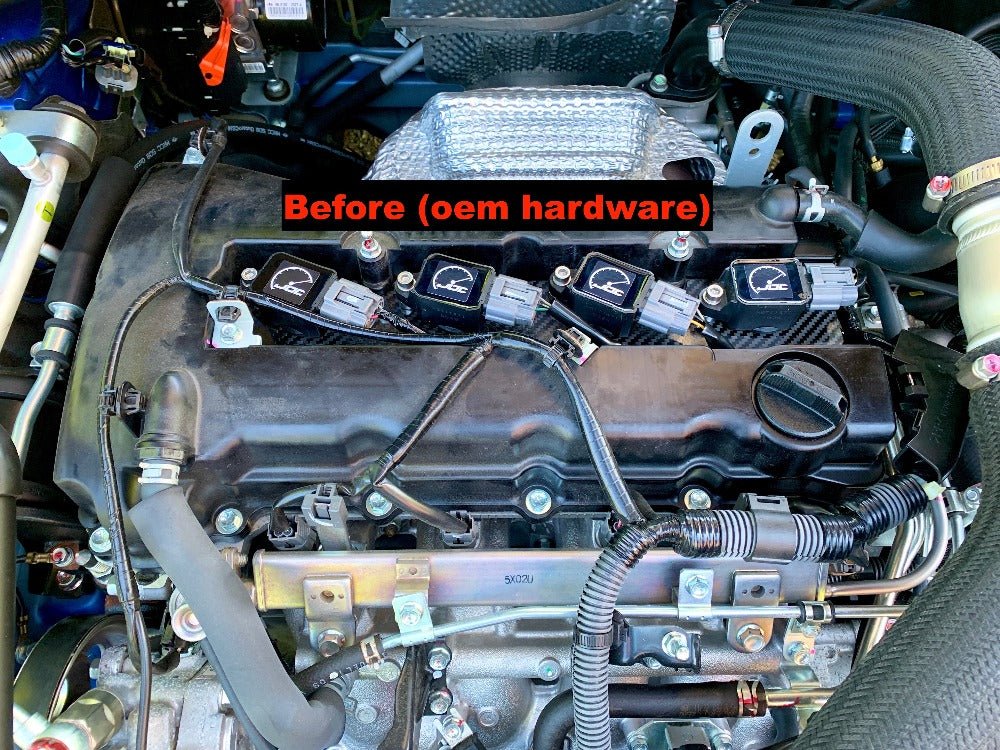

ステップ 1:まず、下の図の穴 1 と 2 のボルトを除くすべてのボルトをバルブ カバーから取り外します。これらのボルトは、残りのボルトを交換するときにバルブ カバーを中央に保つのに役立ちます。残りのボルトを挿入し、手で緩く締めます。

ステップ 2:下のトルク図に従って、すべてのボルトを図の順序で 26.5 +/- 8.8 インチポンドに締め付けます。ボルト 18 に到達したら、ボルト 1 と 2 を新しいボルトに交換します。ボルト 3 で 48.5 +/- 4.5 インチポンドまでトルク シーケンスを続けます。ボルト 1 と 2 の最終トルクを忘れないでください。基本キットを注文した場合は、ここで終了できます。フルキットを注文した場合は、ステップ 3 に進みます。

ステップ 3:コイル パック用の中型ボルト 4 本 (M6x20mm) です。古いボルトを取り外し、新しいチタン ボルトと交換します。これらは手で締めるだけで十分です。

ステップ 4:バルブ カバー上部のワイヤー クリップから古いボルト 3 本を取り外します。ボルトの 10mm ソケットを取得するには、黒いクリップをつまんでブラケットから取り外す必要があります。これらを最小のボルト (M6x12mm) に交換します。これらは手で締めるだけで十分です。

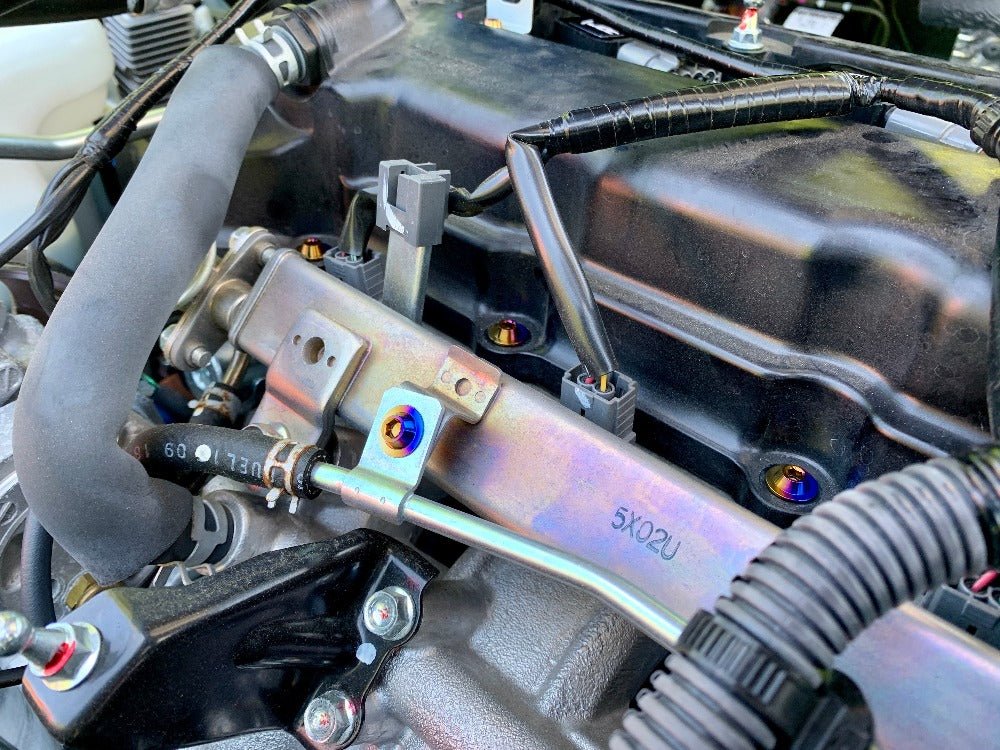

ステップ 5:燃料レールの上部から 2 本のボルトを取り外し、小さなチタン ボルト (M6x12mm) と交換します。これらも手で締めるだけで十分です。

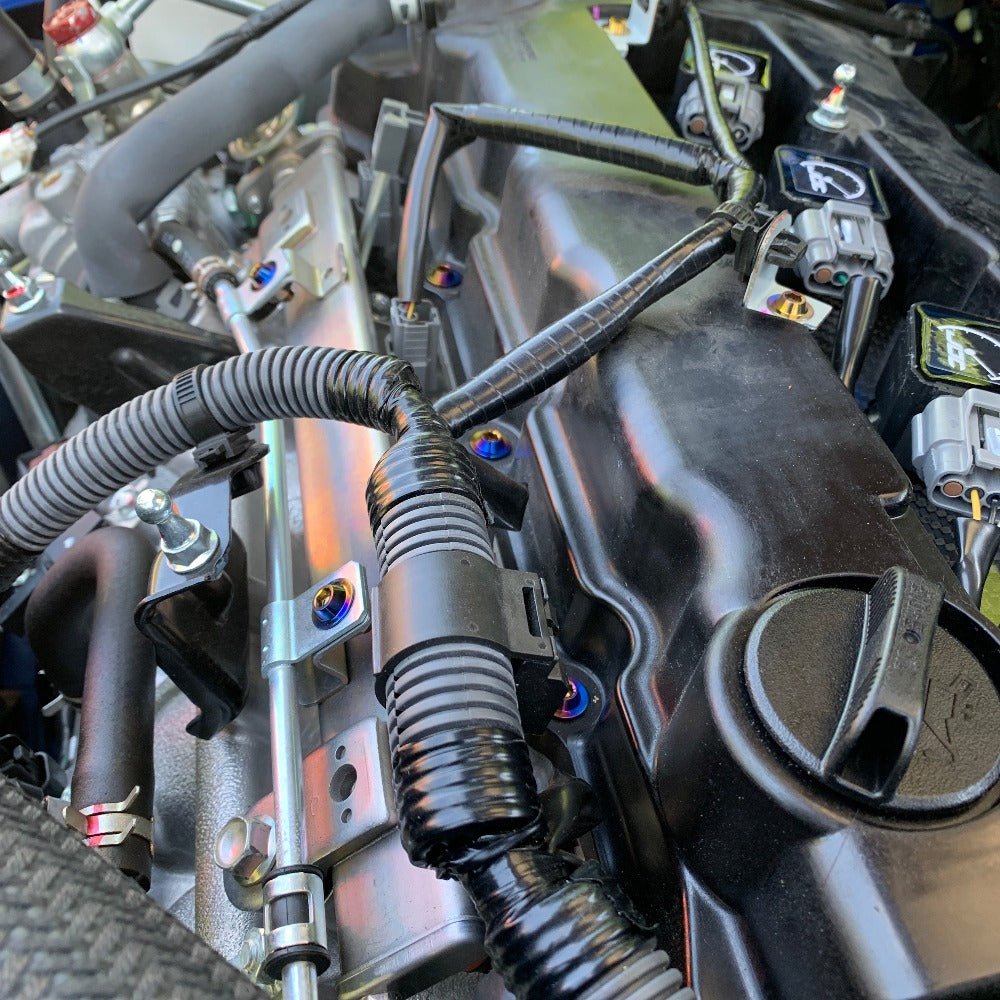

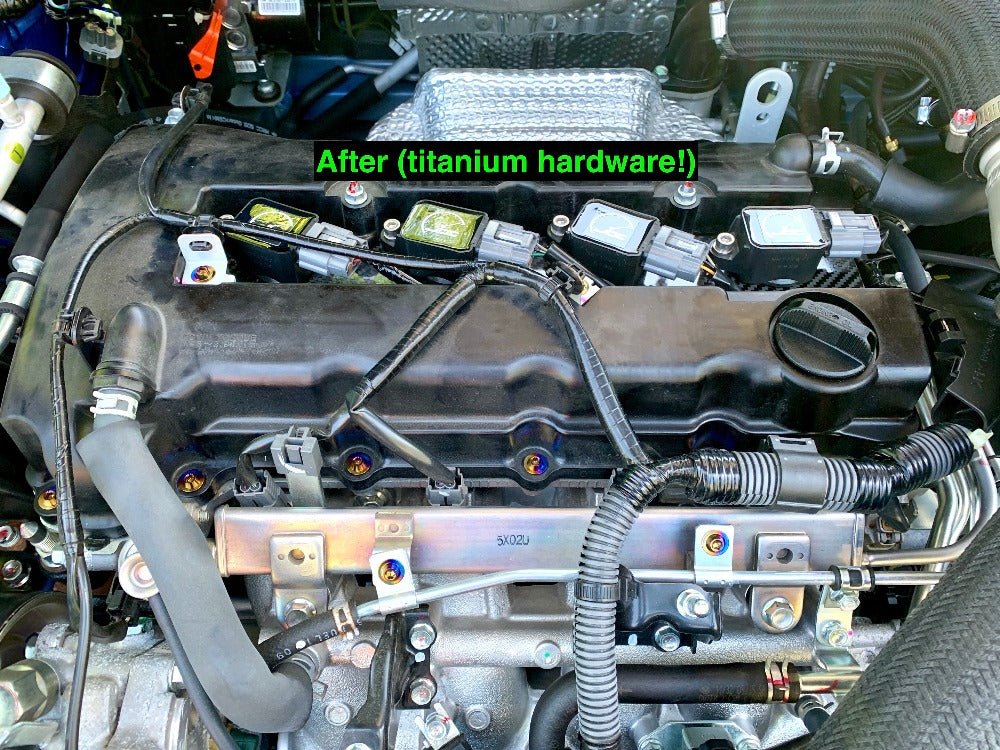

ステップ 6:一歩下がって、JD Customs USA のチタン製エンジン ベイ キットの美しさを堪能してください。写真を何枚か撮って、@JD_Customs_USA でタグ付けするのを忘れないでください。インストール写真は、通常、Instagram ストーリーで再投稿されます。ご利用いただきありがとうございます。近日中に Evo X のパーツやキットがさらに追加される予定ですので、どうぞご期待ください。
